Инструментальный вычислительный комплекс для моделирования, разработки, настройки и испытаний электронных систем и комплексов

Моделирование сложных систем
Бренд:НИИВК

Инструментальный вычислительный комплекс (ИВК) обеспечивает создание электронных систем и комплексов на всех этапах от моделирования до испытаний. ИВК включает в себя многопроцессорный кластер, две рабочие станции и подсистему преобразования и коммутации сигналов, объединенных в единую сеть Ethernet. Кластер построен на базе семи вычислительных модулей, общей вычислительной производительностью 0,5 TFLOPS, объединенных через сети GbEthernet и InfiniBand (10 Гбит/с). Вычислительные модули работают под управлением ОС Linux или Windows, имеют широкий набор установленного ПО (среды разработки и моделирования, библиотеку функций параллельного программирования, среды проектирования ПЛИС). Подсистема преобразования и коммутации сигналов  выполнена на базе программируемых логических контроллеров с крейтовой и моноблочной структурой, включенных в общую сеть комплекса. Крейтовые контроллеры оснащаются стандартными модулями аналогового/дискретного ввода/вывода, обеспечивая реконфигурирование и масштабирование, подстраиваясь под решение конкретной задачи. Две рабочие станции обеспечивают удобство работы и служат для решения задач, не требующих больших вычислительных ресурсов.

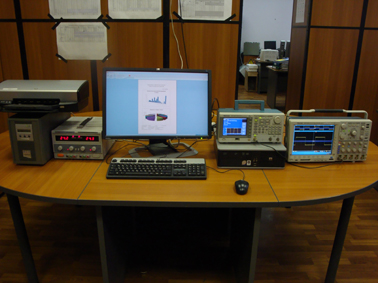

Включение в состав комплекса программируемых логических контроллеров расширяет возможности комплекса в целом и помогает осуществлять оценку разработки изделий на различных стадиях готовности, тем самым сокращая время, приходящееся на отладку и настройку разрабатываемых изделий. А в сочетании с двумя рабочими станциями позволяет проводить моделирование и оценивать работу сложных взаимодействующих систем (например, совместную работу модели управляющего объекта и модели управляемого объекта). В качестве дополнительных инструментов для настройки и отладки разрабатываемых изделий в комплексе предусмотрены высокоточные приборы (осциллограф-анализатор логических сигналов, генератор сигналов произвольной формы и блок питания).

Архитектура комплекса продумана таким образом, что позволяет проводить реконфигурирование и наращиваемость, подстраиваясь под определенные задачи разработчика, а широкий спектр программного обеспечения предоставляет широкие возможности для ведения разработок в области моделирования, проектирования и создания собственного программного обеспечения. Применение комплекса позволяет обеспечить выпуск конструкторской и программной документации на проектируемые системы, сократить срок разработки этих систем, повысить их качество, уменьшить затраты на их создание.

Особенности:

·      гибкая архитектура
·      проведение всего цикла разработки от моделирования до испытаний;
·      выполнение ресурсоемких вычислений;
·      возможность конфигурирования под конкретный тип задачи.

Направления применения:

·      моделирование объектов, имитация нештатных ситуаций;
·      моделирование физических процессов;
·      архивирование результатов моделирования, построение графиков и гистограмм по результатам моделирования;
·      проектирование бортовых систем;
·      создание ПО в различных операционных средах;
·      исследование эффективности алгоритмов;
·      параллельные вычисления;
·      автоматизирование выпуска КД;
·      проведение и анализ натурных испытаний.

Области применения:

·      гидроакустика, радиолокация;
·      авиация, транспорт;
·      мониторинг технологических параметров;
·      автоматизированные системы управления;
·      разработки в области искусственного интеллекта;
·      робототехника;
·      аналитические центры обработки информации.

Основные технические характеристики:

·      количество узлов / процессоров кластера……...…..7 / 14;
·      вычислительная производительность ……………...0,5 TFLOPS;
·      сети передачи данных………………………………….GbEthernet, InfiniBand 4x;
·      возможность реализации каналов ввода-вывода:
             − каналов аналогового ввода – до 1024;
             − каналов аналогового вывода – до 512 каналов;
             − каналов дискретного ввода − до 2048 каналов;
             − каналов дискретного вывода − до 1024 каналов;
·      типы каналов связи − RS-232, RS-485, USB, Ethernet, беспроводная связь по стандарту 802.11n.
