Автоматизированная система управления установкой ионно-плазменного напыления в вакууме "МАП-2"

Автоматизированные системы управления
Бренд:НИИВК

Отвечая на актуальные потребности военно-авиационной промышленности России, специалисты НИИВК разработали уникальный проект автоматизации технологического процесса ионно-плазменного напыления металлов в вакууме на лопатки авиационных двигателей.

Объектом автоматизации стала установка МАП-2, предназначенная для нанесения или снятия ионно-плазменным способом в вакууме жаростойких, эрозионно-стойких, износостойких и других видов защитных покрытий на лопатки авиационных турбин, прежде всего в самолетах третьего поколения СУ-27 и МиГ-29.

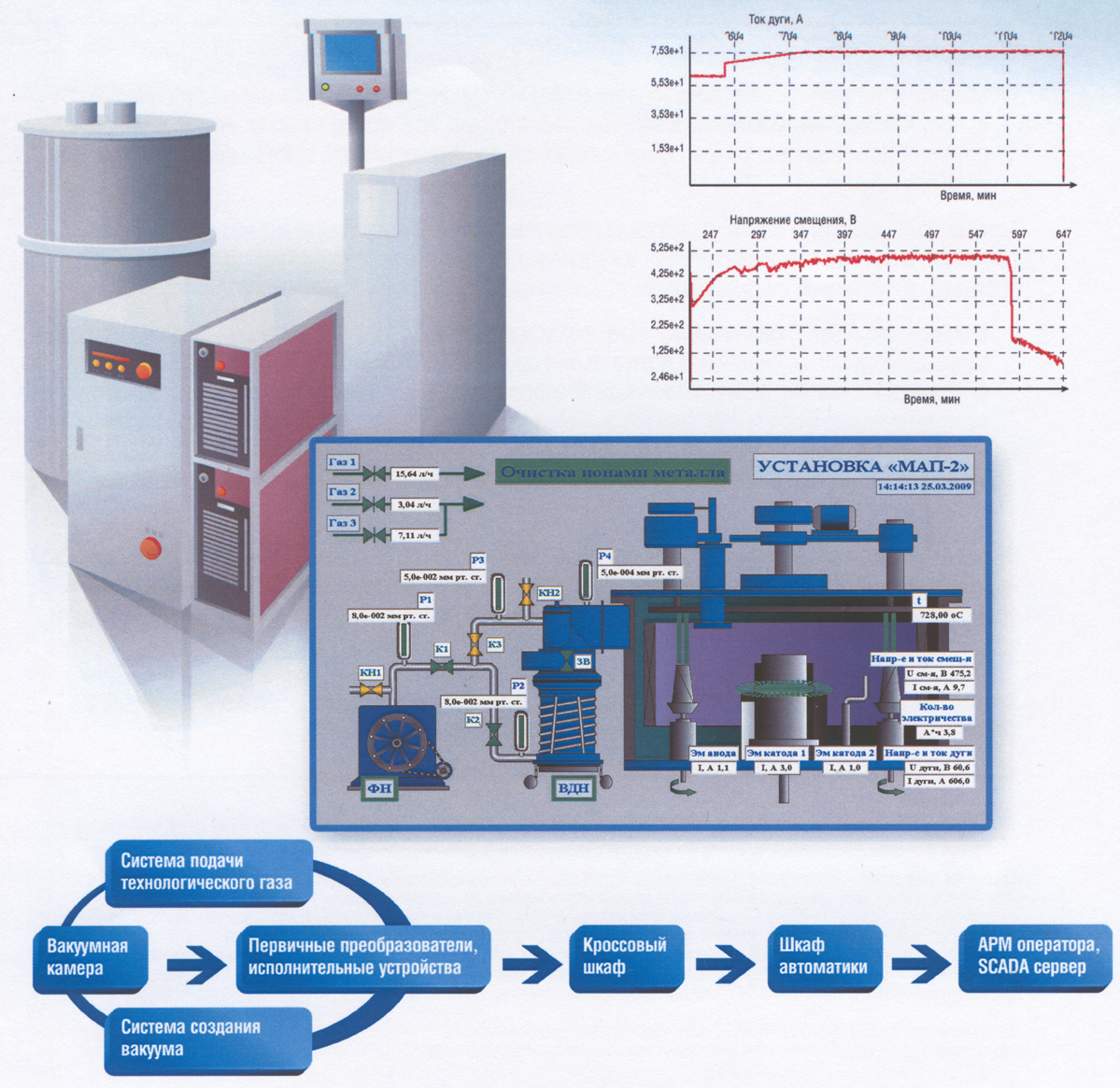

Автоматизированная система управления установки «МАП-2» обеспечивает выполнение всех технологических режимов напыления и поддержание требуемых параметров технологического процесса, значительно снизив влияние на конечный результат «человеческого фактора».

В основе системы управления установки заложены уникальные алгоритмы управления узлами вакуумной системы, силовыми агрегатами и другими исполнительными механизмами. На основе информации, полученной с первичных преобразователей и расчетных методов, заложенных в математическую модель АСУ МАП-2, вырабатываются управляющие воздействия на узлы и агрегаты установки. Реализованы подсистемы выбора рецептуры технологических процессов, отчетов по параметрам технологических карт и реализации новых рецептов ионно-плазменного напыления.

При отладке технологических процессов покрытия пользователи установки могут использовать как «ручной» и «автоматический» режимы управления. В целях минимизации участия персонала в процессе обработки изделий введена многоступенчатая система безопасности с разграничением уровня доступа к подсистемам.
Уникальные алгоритмы управления для технологий повышенной сложности
