Адаптивная система регулирования транспортных потоков
Автоматизированные системы управления
Бренд:НИИВК
Адаптивная система регулирования транспортных потоков (АСРТП) предназначена для решения актуальной задачи управления дорожным движением на оживленных перекрестках в условиях максимальной загрузки проезжей части транспортными средствами. Предлагается увеличивать пропускную способность перекрестка за счет непрерывного автоматизированного мониторинга дорожным движением, анализа оперативной обстановки, прогнозирования и предупреждения возможных скоплений транспорта, предаварийных и аварийных ситуаций.
При регулировании транспортных потоков на перекрестке с помощью детекторов транспорта (ДТ) идентифицируются длины очередей транспортных средств (плотность) и динамика заполнения проезжей части транспортными средствами на всех направлениях перекрестка. Данные с детекторов поступают по линиям связи в дорожный контроллер (ДК) и там обрабатываются посредством алгоритмов адаптивного управления фазами цикла регулирования перекрестка. При этом длительность включения «зелёного» сигнала светофоров увеличивается на том направлении, где очереди транспортных средств длиннее.
При регулировании транспортных потоков на перекрестке с помощью детекторов транспорта (ДТ) идентифицируются длины очередей транспортных средств (плотность) и динамика заполнения проезжей части транспортными средствами на всех направлениях перекрестка. Данные с детекторов поступают по линиям связи в дорожный контроллер (ДК) и там обрабатываются посредством алгоритмов адаптивного управления фазами цикла регулирования перекрестка. При этом длительность включения «зелёного» сигнала светофоров увеличивается на том направлении, где очереди транспортных средств длиннее.
В состав АСРТП входят:
- дорожные контроллеры;
- детекторы транспорта;
- светофорные объекты перекрестка;
- средства связи.
Дорожный контроллер собирает информацию от ДТ о текущем состоянии перекрестка (загруженности перекрестка транспортными средствами), принимает решение об организации последовательности фаз цикла управления перекрестком в автономном режиме работы и управляет работой светофоров перекрестка.
ДК осуществляет интерфейс с аппаратурой АСУ дорожным движением более высокого уровня, если он работает в ее составе.
Детектор транспорта работает как радиолокатор с зоной ответственности на одну или несколько полос дороги. Информация о наличии транспортных средств по линиям связи передается в ДК.
Адаптивные алгоритмы управления перекрестком настраиваются на конкретный перекресток, учитывая геометрические особенности местности, значение перекрестка на магистралях. Соответствующее программное обеспечение реализуется в системном блоке дорожного контроллера.

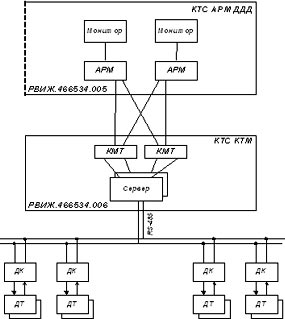

На рисунке представлена.
- дорожные контроллеры;
- детекторы транспорта;
- светофорные объекты перекрестка;
- средства связи.
Дорожный контроллер собирает информацию от ДТ о текущем состоянии перекрестка (загруженности перекрестка транспортными средствами), принимает решение об организации последовательности фаз цикла управления перекрестком в автономном режиме работы и управляет работой светофоров перекрестка.
ДК осуществляет интерфейс с аппаратурой АСУ дорожным движением более высокого уровня, если он работает в ее составе.
Детектор транспорта работает как радиолокатор с зоной ответственности на одну или несколько полос дороги. Информация о наличии транспортных средств по линиям связи передается в ДК.
Адаптивные алгоритмы управления перекрестком настраиваются на конкретный перекресток, учитывая геометрические особенности местности, значение перекрестка на магистралях. Соответствующее программное обеспечение реализуется в системном блоке дорожного контроллера.
На рисунке представлена.
